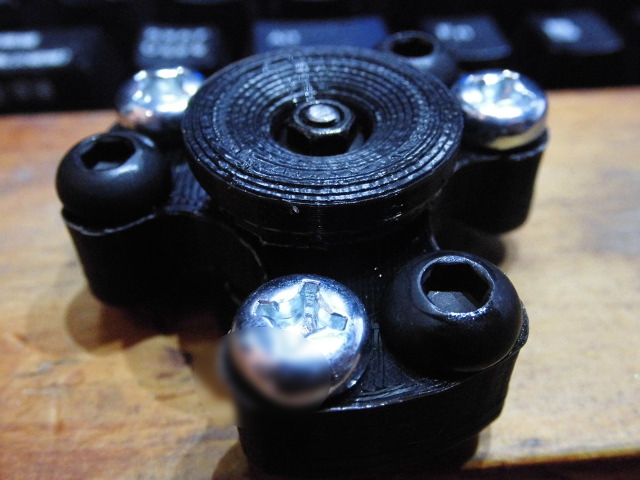

ハンドスピナーの作成

流行りには周回遅れで乗るスタイル(笑)


注文したベアリングが想定したサイズよりかなり小さくてなー

まぁ元々ハンドスピナー作る用についで買いしたので問題はないんだけど

つわけでデータはここ

https://www.thingiverse.com/thing:2406336

ベアリングは若干叩き込み気味で挿入する感じにしてある

今回買ったベアリングだと多少振れがあるのと
サイズが想定より小さかったので性能はそれなり
WD-40ぶちこんだけどウェイトガン積みして結局60秒程度しか回らん

ネジで締め上げるスタイルの設計にしてあるから
普通のプラスネジだと組み立てできんかもしれん

でまぁ適当に今回作ってみての感想

・羽部分の重量は重けりゃ重いほどいい　

・精度を上げられないなら羽の枚数は最低三枚必要

・ベアリングの性能はあんまり気にしなくていい　3分以上狙いとかじゃなければ

・ネジが存外高いのでコスパ重視なら買っちまったほうがはやい

大体この辺かなぁ

以上

Read More

Anycubic Kossel ノズル汎用化MOD 部品がきたので組み立て

前回の記事

Anycubic Kossel 0.2mmノズルを試そうとしてヒートブロック死亡

とりま発注してたのがきますた

今回はまたシンガポール・ポスト
シンガポール・ポストだけトラッキングが雑で航空便乗るのもクッソ遅いので
次回からはもうEMSかチャイナポスト以外は選ばないことにする

で今回補修ついでで改良するパーツについて
全部AliexpressのAnycubicオフィシャルストアで揃う

まずヒートブロック　今回はとりあえず10個購入
Alibaba グループ | AliExpress.comの 3dプリンタパーツ&アクセサリー からの 3dプリンタ加熱ブロックv5加熱ブロックフィットj-ヘッドhotend kosselとprusa i3 中の 3dプ...

純正付属のより4mm長くてくびれていない30mmバレル
Alibaba グループ | AliExpress.comの 3dプリンタパーツ&アクセサリー からの 5ピース3dプリンタ喉ためmakerbot mk8 1.75ミリメートルフィラメントステンレス鋼でテフロンptfe管...

あとついでで
エクストルーダーを上設置するための延長ケーブルも発注した
こいつは80センチがくる前提で注文すること　じゃないと詰む
今回はこいつを切断して継ぎ足しで使う
Alibaba グループ | AliExpress.comの 3dプリンタパーツ&アクセサリー からの 10ピース80センチ/1メーターデュポンラインHX2.54 4ピン6ピンホワイト端子モーターコネクタケーブル用ステッ...


で組み立てについて

特にこれと言って問題になるようなところはない
ネジをしめつける順番だけちょっと気にしたほうがええかもしれんけど

1.まずヒートブロックにノズルをねじ込む　一周分ほど余裕をもたせる

2.次にバレルをねじ込む　とりあえず手で回るところまででいい

3.その状態でエフェクタのヒートシンク側にねじ込む

4.最後にレンチでノズルを締める

この順番なら全部に均等にトルクがかかってネジがナメたりとかがないはずだ
まぁそれでもナメるときはヒートブロックが真っ先にナメるので問題ないはずだ


・なぜ長いバレルが必要なのかという点について

　今現在国内流通してるノズルってレンチかけるところがミリ規格で
　雄ねじ部分の全長が短いのよ

　なので純正の26mmバレルだとフィラメント漏れないようにするためには
　くびれてる部分がかぶっちゃって効果がなくなるのよね

　で今回導入した30mmバレルなんだけど
　中のTPFEチューブが従来型の外径3内径2のものから
　外径４内径２のものになってて
　(エクストルーダーとエフェクタを接続するチューブと同じものが使える)
　その分金属部分が全体的に薄くなってるので

　多分くびれたバレルと同じレベルでの熱分離が出来てる上で
　使えるPTFEチューブの汎用性が上がったのかなぁと


ついでなので
フィラメント漏出で固着した場合のバラし方

1.とりあえずカートリッジヒーターと温度センサーを外して金属パーツのみにする

2.ヒートブロック部分をガスバーナーとかで熱する

3.すかさずヒートブロックをラジペンでつかんでノズルにレンチかけて回す

これでバラせる
んでまぁバラした後にヒートブロックについてるフィラメントとかは
軽度ならM6のタップで除去できる

でもまぁフィラメント漏出する時点でネジ山がナメちゃってる可能性もあるので
まずそうならそのまま交換しちゃうのも手だ



大体この辺かな
以上

Read More

Anycubic Kossel 0.2mmノズルを試そうとしてヒートブロック死亡

ヒートブロック部分のネジをナメたっぽく
フィラメント漏出が止まらなくなったっぽい

ということでとりあえず解体

結果
ヒートブロック死亡確定

まじでねじ山なくなってんなぁ

 ちなみに供給パイプ側はこんだけネジ残ってる

でまぁこのヒートブロックは日本国内で売ってる一般的なノズルが使えるように
結構アレなmodをしたやつなので

もうめんどくさいから二度とこんなことしたくないので
もうちょいマシな手段で再現性もあるmodにするやで

ってAmazonに使いたいパーツの在庫ねえなぁ

とりまAliexpress案件かこりゃ

以上

Read More

20170602 新しく出てた冷却ノズルを試す

ものはこれだ

https://www.thingiverse.com/thing:2347503

円周ノズルではなくデュアルノズル

ひっくり返してサポートつけて　吸気口をXYタワーの方に向けて出力するとええ


んでワイんとこだと高さが2mmほど不足したが
適当に編集して対応

そのうちなんか出力して様子見とする

以上
